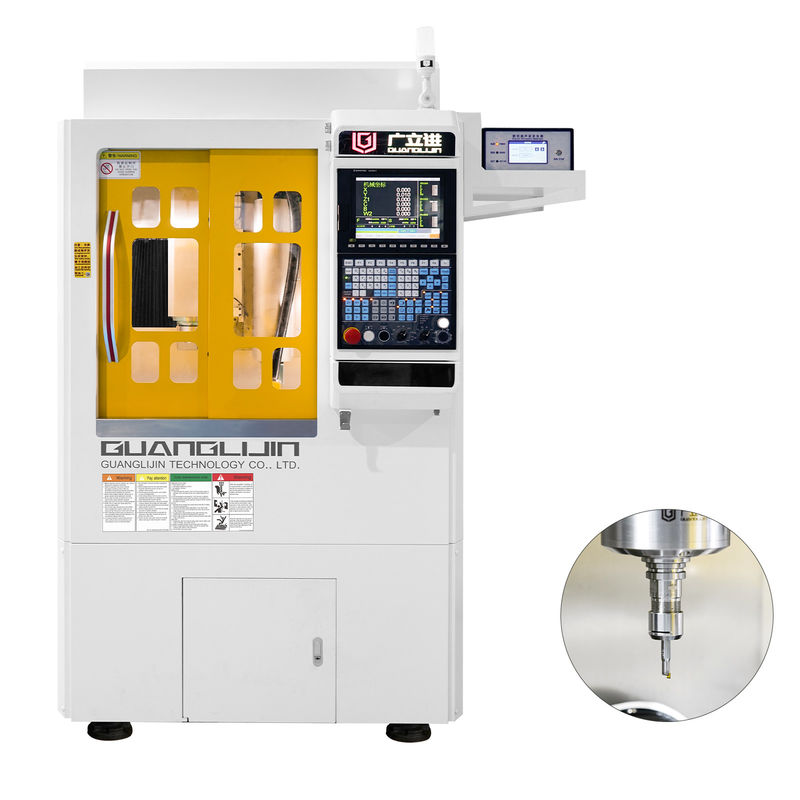

Mesin Kompon Pengukiran dan Penggilingan Spindel Ganda Vertikal dan Horizontal G11-550
Deskripsi Produk:
Mesin Manufaktur Perhiasan Kelas Atas
Direkayasa untuk pengerjaan yang sangat rumit dan kompleks, mesin manufaktur perhiasan premium ini menampilkan spindel listrik berkecepatan tinggi, torsi tinggi yang terkenal dengan pengoperasiannya yang sangat stabil dan presisi yang luar biasa. Komponen inti ini memastikan daya yang kuat dan akurasi tingkat mikron selama pemrosesan.
Peralatan ini mendukung gerakan simultan 7-sumbu, terintegrasi dengan pengubah alat otomatis majalah ganda dan kemampuan pengukiran/penggilingan simultan multi-sudut. Sinergi ini memungkinkan pemesinan 3D struktur canggih yang sangat fleksibel, efisien, dan komprehensif, yang secara signifikan memperluas kemungkinan desain.
Didukung oleh Perangkat Lunak Pemrograman Cerdas Guanglijin, sistem ini membuka potensi tak terbatas untuk ekspresi artistik dan inovasi teknis dalam produksi perhiasan. Sebagai platform manufaktur utama bagi mereka yang mengejar kualitas terbaik dan desain terobosan, ia mendefinisikan kembali batas-batas fabrikasi perhiasan presisi.
Parameter Teknis:
| No. |
Item |
Detail |
| 1 |
Pengurang sumbu B |
Alpha, Jerman |
Torsi terukur 12.7N.m, torsi maks. sesaat 44.6N.m,
kecepatan terukur 300 rpm, maks. kecepatan 600 rpm |
| 2 |
Motor sumbu C |
|
Kecepatan 2500 rpm torsi terukur 15N.m |
| 3 |
Pengurang sumbu W |
Alpha, Jerman |
Torsi terukur 88.9N.m, torsi maks. sesaat 312N.m,
kecepatan terukur 43 rpm, maks. kecepatan 85 rpm |
| 4 |
Sumbu Z2 |
Rexroth, Jerman |
Pengulangan: +/-0.003mm |
| 5 |
Sumbu ke-8 |
spindel horizontal |
Dudukan alat ISO10 |
| 6 |
Sumbu ke-9 |
spindel vertikal |
Dudukan alat ISO20 |
| 7 |
Komponen transmisi |
Rexroth, Jerman |
Pengulangan: +/-0.005mm |
| 8 |
Operasi |
Sistem SYNTEC |
Kotak operasi layar 220MB-10.4 inci,
maks. memperpanjang 600mm pada lebar di sisi kiri |
| 9 |
Motor servo |
|
200w/400w/750w |
| 10 |
Spindel vertikal |
listrik |
3.7kw, maks. kecepatan 40000 rpm pendingin air dengan alarm aliran |
| 11 |
Spindel horizontal |
listrik |
2.5kw, maks. kecepatan 60000 rpm pendingin air dengan alarm aliran |
| 12 |
Majalah alat |
servo-drive |
10 alat untuk spindel vertikal
7 alat untuk spindel horizontal |
| 13 |
Dudukan alat |
|
ISO 20 |
| 14 |
Chuck collet |
|
ER-16, ER-11 |
| 15 |
Pelumasan |
|
Pengaturan waktu pelumasan otomatis |
| 16 |
Kerapian kerja |
|
+/-0.005mm |
| 17 |
Langkah sumbu X |
|
500mm |
| 18 |
Langkah sumbu Y |
|
130mm |
| 19 |
Langkah sumbu Z1 |
|
190mm |
| 20 |
Langkah sumbu Z2 |
|
140mm |
| 21 |
Berat badan |
|
2.0 ton |
| 22 |
Pintu depan |
|
pintu geser |
| 23 |
Tata letak (mm) |
badan utama |
lebar 1150*kedalaman 1130*tinggi 2100 |
| 24 |
Persyaratan daya |
tiga fase |
380v/50hz |
Dukungan dan Layanan:
Dukungan teknis
Pemasangan
Pelatihan
Pemeliharaan
Pemecahan masalah
Peningkatan perangkat lunak
Pengepakan dan Pengiriman:
Kotak kayu fumigasi melalui laut atau udara
FAQ:
T: Apakah Anda seorang dealer atau produsen?
J: Kami, Guanglijin, adalah produsen mesin CAD/CAM CNC dengan pengalaman lebih dari 20 tahun.
T: Anda berasal dari mana?
J: Kami berasal dari Shenzhen China, salah satu kota paling kreatif di dunia.
T: Apakah Anda menyediakan dukungan atau layanan luar negeri?
J: Ya, kami memiliki tim teknisi yang dapat melakukan perjalanan ke luar negeri untuk melakukan layanan dan dukungan global.
T: Apakah mesin ini dilengkapi dengan sertifikasi apa pun?
J: Mesin kami bersertifikat CE.
