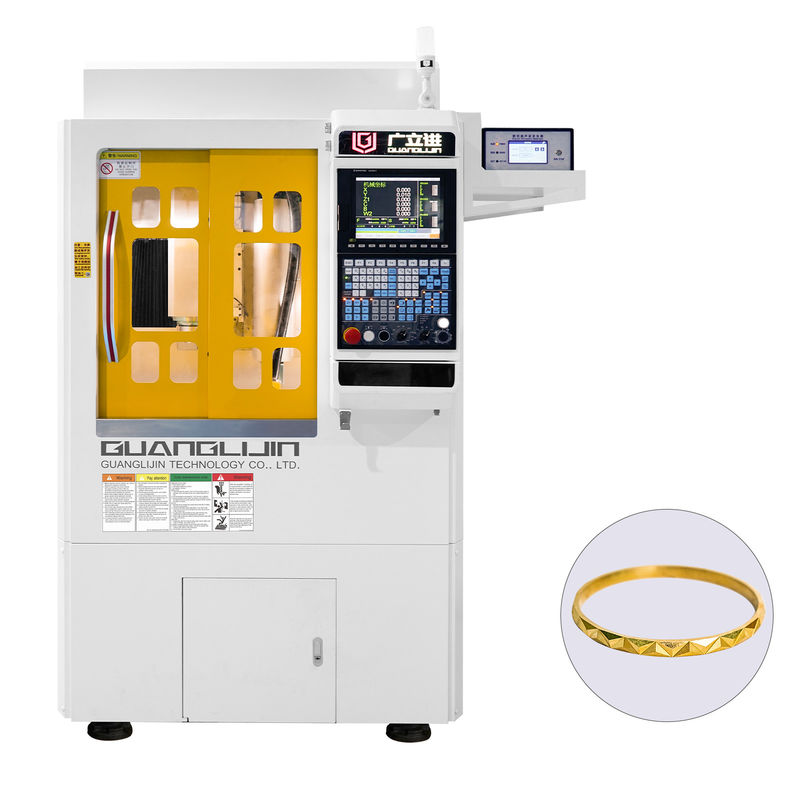

G11-550 Mesin campuran untuk ukiran dan penggilingan batch spindle ganda vertikal dan horizontal
Deskripsi produk:
Mesin Produksi Perhiasan High-End
Dirancang untuk kerajinan yang sangat rumit dan kompleks, mesin manufaktur perhiasan premium ini memiliki kecepatan tinggi,spindle listrik torsi tinggi yang terkenal dengan operasi ultra stabil dan presisi yang luar biasaKomponen inti ini memastikan kekuatan yang kuat dan akurasi tingkat mikron selama pemrosesan.
Peralatan mendukungGerakan simultan 7 sumbu, terintegrasi denganMesin penukar alat otomatis dengan mesin penukar alat gandadankemampuan mengukir/miling serentak multi-sudutSinergi ini memungkinkan mesin 3D yang sangat fleksibel, efisien, dan komprehensif dari struktur canggih, secara signifikan memperluas kemungkinan desain.
Didukung olehPerangkat Lunak Pemrograman Cerdas Guanglijin, sistem ini membuka potensi tak terbatas untuk ekspresi artistik dan inovasi teknis dalam produksi perhiasan.kualitas terbaikdandesain inovatif, itu mendefinisikan kembali batas-batas pembuatan perhiasan presisi.
Parameter teknis:
| Tidak, tidak. |
Artikel |
Rincian |
| 1 |
Reduktor sumbu B |
Alpha, Jerman |
Torsi nominal 12,7Nm, torsi maksimal instan 44,6Nm,
kecepatan nominal 300 rpm, kecepatan maksimum 600 rpm |
| 2 |
Motor sumbu C |
|
Kecepatan 2500 rpm torsi nominal 15N.m |
| 3 |
Reduktor sumbu W |
Alpha, Jerman |
torsi nominal 88.9Nm, torsi maksimal instan 312Nm,
kecepatan nominal 43 rpm, kecepatan maksimum 85 rpm |
| 4 |
sumbu Z2 |
Rexroth, Jerman |
Kemampuan mengulangi: +/- 0,003mm |
| 5 |
sumbu ke-8 |
Spindel horizontal |
ISO10 pemegang alat |
| 6 |
sumbu ke-9 |
spindle vertikal |
ISO20 pemegang alat |
| 7 |
Komponen transmisi |
Rexroth, Jerman |
Kemampuan mengulangi: +/- 0,005 mm |
| 8 |
Operasi |
Sistem Syntec |
Kotak operasi layar 220MB-10.4 inci,
maksimal 600 mm pada lebar di sisi kiri |
| 9 |
Servo motor |
|
200w/400w/750w |
| 10 |
Spindel vertikal |
listrik |
3.7kw, kecepatan maksimum 40000 rpm pendinginan air dengan aliran-alarm |
| 11 |
Spindel horisontal |
listrik |
2.5kw, kecepatan maksimum 60000 rpm pendingin air dengan aliran-alarm |
| 12 |
Majalah alat |
Servo-drive |
10 alat untuk spindle vertikal
7 alat untuk spindle horizontal |
| 13 |
Pemegang alat |
|
ISO 20 |
| 14 |
Collet chuck |
|
ER-16, ER-11 |
| 15 |
Penggilingan |
|
Waktu pengolahan minyak otomatis |
| 16 |
Kepadatan kerja |
|
+/- 0,005 mm |
| 17 |
Jalur sumbu X |
|
500 mm |
| 18 |
Jalur sumbu Y |
|
130 mm |
| 19 |
Jalur sumbu Z1 |
|
190mm |
| 20 |
Jalur sumbu Z2 |
|
140 mm |
| 21 |
Berat badan |
|
2.0 ton |
| 22 |
Pintu depan |
|
pintu geser |
| 23 |
Layout (mm) |
Badan utama |
1150 lebar*1130 kedalaman*2100 tinggi |
| 24 |
Kebutuhan daya |
tiga fase |
380v/50hz |
Dukungan dan Layanan:
Dukungan teknis
Pemasangan
Pelatihan
Pemeliharaan
Penyelesaian masalah
Peningkatan perangkat lunak
Kemasan dan Pengiriman:
Fumigasi kotak kayu melalui laut atau udara
FAQ:
T: Apakah Anda dealer atau produsen?
A: Kami, Guanglijin, adalah produsen mesin CNC CAD / CAM dengan pengalaman lebih dari 20 tahun.
T: Dari mana asalmu?
A: Kami berasal dari Shenzhen Cina, salah satu kota paling kreatif di dunia.
T: Apakah Anda menyediakan dukungan atau layanan di luar negeri?
A: Ya, kami memiliki tim teknis yang dapat melakukan perjalanan ke luar negeri untuk melakukan layanan dan dukungan global.
T: Apakah mesin ini dilengkapi dengan sertifikasi?
A: Mesin kami memiliki sertifikasi CE.
