Fitur Produk:

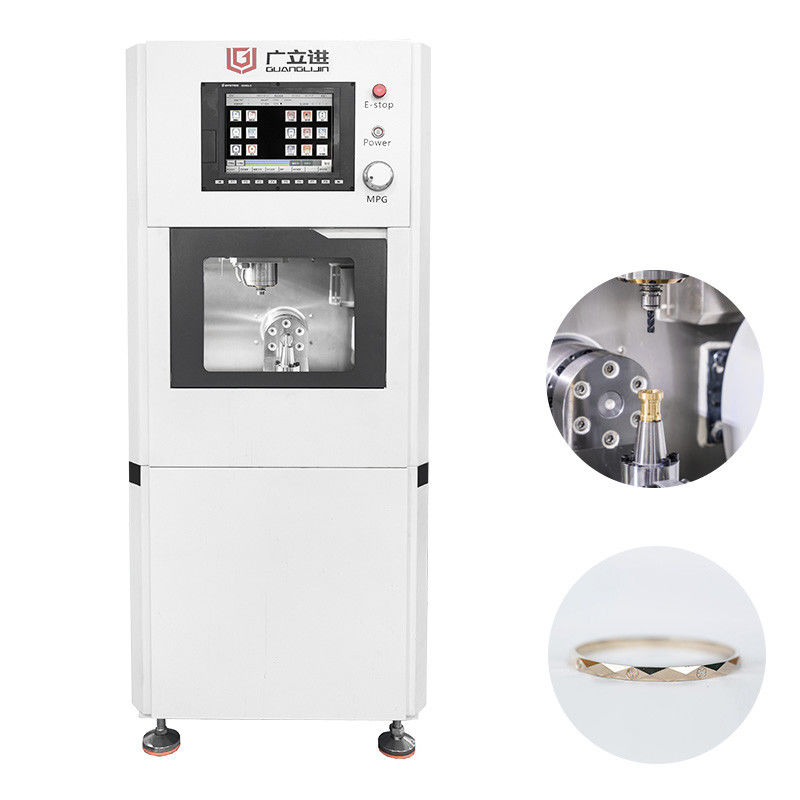

Mesin manufaktur perhiasan berkinerja tinggi ini dirancang untuk pemesinan presisi bagian-bagian kecil dan rumit, menawarkan akurasi, stabilitas, dan efisiensi yang luar biasa.
Fitur Utama
Desain Khusus Industri
Dioptimalkan untuk pemrosesan logam mulia dengan tingkat pemanfaatan material melebihi 99,95%
Ideal untuk pemesinan presisi emas, platinum, dan logam mulia lainnya
Kinerja Mekanik Luar Biasa
Konstruksi besi cor monolitik memastikan peredaman getaran dan akurasi jangka panjang
Sumbu ke-4/ke-5 dilengkapi dengan peredam presisi Jepang (akurasi penentuan posisi ±0,003mm)
Sekrup bola dan pemandu linier German Rexroth untuk kontrol gerakan yang superior
Sistem Pemesinan Cerdas
Sistem kontrol cerdas Lenake
Layar sentuh industri 10,4" untuk pengoperasian yang mudah digunakan
Majalah alat servo-driven tertutup sepenuhnya (12 stasiun) dengan penggantian alat 5-6 detik
Spesifikasi Teknis
Kecepatan Spindel: 60.000 RPM (berpendingin air)
Akurasi Penentuan Posisi: ±0,005mm
Perjalanan Kerja: X-220mm / Y-105mm / Z-115mm
Dimensi Mesin: 620×740×1520mm (P×L×T)
Aplikasi
Manufaktur perhiasan (cincin, liontin, gelang, dll.)
Komponen presisi dalam logam mulia
Cocok untuk bengkel perhiasan, pusat manufaktur, dan toko kustomisasi kelas atas
Catatan: Beroperasi pada catu daya 220V/50Hz. Berat mesin: 500kg. Termasuk pintu pengaman dan sistem pelumasan otomatis.
Konfigurasi opsional tersedia untuk persyaratan pemrosesan tertentu.
Parameter Teknis:
| Tidak. |
Item |
Detail |
| 1 |
Peredam sumbu B |
Alpha, Jerman |
Torsi terukur 44,6n.m,
Torsi maks. sesaat 156n.m,
Kecepatan terukur 43 rpm, kecepatan maks. 85 rpm |
| 2 |
Peredam sumbu C |
Jepang |
Torsi terukur 6,4n.m,
Torsi maks. sesaat 22,3n.m,
Kecepatan terukur 300 rpm, kecepatan maks. 600 rpm |
| 3 |
Komponen transmisi |
Rexroth, Jerman |
Pengulangan: +/-0,005mm |
| 4 |
Operasi |
Sistem SYNTEC |
Layar sentuh 10,4'' |
| 5 |
Motor servo |
|
400w/ 200w |
| 6 |
Spindel |
listrik |
2,5kw, kecepatan maks. 60000 rpm
pendingin air dengan alarm aliran |
| 7 |
Majalah alat |
servo-drive |
Hingga 12 alat |
| 8 |
Pemegang alat |
|
ISO 10 |
| 9 |
Chuck collet |
|
ER-11 |
| 10 |
Pelumasan |
|
Pengaturan waktu pelumasan otomatis |
| 11 |
Kerataan kerja |
|
+/-0,005mm |
| 12 |
Langkah sumbu X |
|
220mm |
| 13 |
Langkah sumbu Y |
|
105mm |
| 14 |
Langkah sumbu Z |
|
115mm |
| 15 |
Berat badan |
|
0,5 ton |
| 16 |
Pintu depan |
|
pintu ayun tunggal |
| 17 |
Tata letak (mm) |
badan utama |
lebar 620*kedalaman 740*tinggi 1520 |
| 18 |
Persyaratan daya |
|
220v/50hz |
相关文件:
安装说明
相关产品目录
Dukungan dan Layanan:
Dukungan teknis
Pemasangan
Pelatihan
Pemeliharaan
Pemecahan masalah
Peningkatan perangkat lunak
Pengepakan dan Pengiriman:
Kotak kayu fumigasi melalui laut atau udara
FAQ:
T: Apakah Anda seorang dealer atau produsen?
J: Kami, Guanglijin, adalah produsen mesin CNC CAD/CAM dengan pengalaman lebih dari 20 tahun.
T: Anda berasal dari mana?
J: Kami berasal dari Shenzhen China, salah satu kota paling kreatif di dunia.
T: Apakah Anda menyediakan dukungan atau layanan luar negeri?
J: Ya, kami memiliki tim teknisi yang dapat melakukan perjalanan ke luar negeri untuk melakukan layanan dan dukungan global.
T: Apakah mesin ini dilengkapi dengan sertifikasi apa pun?
J: Mesin kami bersertifikasi CE.
